如何使用以串行模式运行的 STU-540 平板电脑进行签名？

如何使用连续运行的 STU-540 平板电脑签名？

STU-540 可以配置为立即显示的图像。这避免了每次捕获签名时将图像发送到 STU-540 的延迟。

请参阅下面的说明，以参考这些页面来实现此目的：

解决方案

1. 上传图片到STU-540

这是在 STU-540 非易失性存储器中预定义图像的一次性操作。
程序如下：

检查 STU-540 是否处于 HID（非串行）模式。（请参阅下面的验证 HID 模式）
转到开始 -> Wacom Signature SDK -> Signature Mode Image Uploader（开始：C:\Program Files (x86)\Common Files\WacomGSS\wgssStuImgUploader.exe）

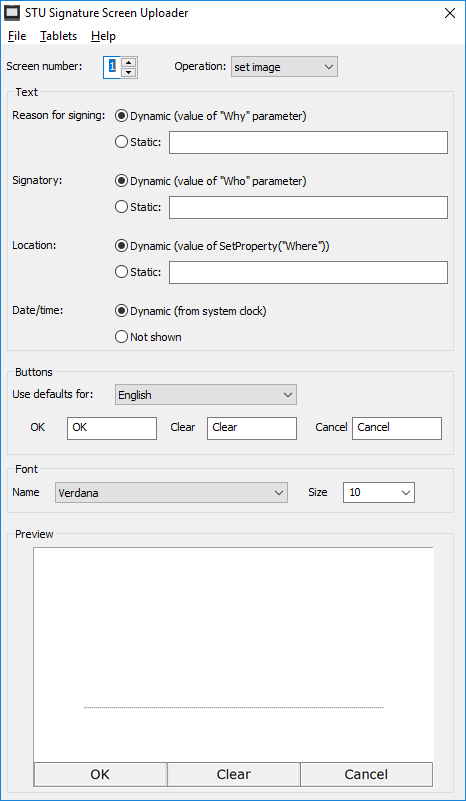

屏幕上传器

根据需要修改或保留默认值。
选择：
- 平板电脑...上传当前屏幕（随着 STU-540 的更新，将显示签名捕获屏幕）
- File...Save As (save the configuration file for later use, e.g. save to file C:\config\STU-540.config)

2. Set the STU-540 to serial mode

See Switch to Serial Mode below

3. Configure the Signature SDK

Set the following registry values:

HKEY_LOCAL_MACHINE\SOFTWARE\WOW6432Node\Florentis\sd

Registry setting	Type	Typical Value	Notes
stuPort	REG_SZ	COM5	As indicated by getSerialPorts.exe
stuBaudRate	REG_DWORD	128000	Fixed baud rate decimal
stuSigModeConfig	REG_SZ	c:\config\STU-540.config,1	Full pathname of the screen upload filename, signature mode 1 uses screen 1

Set these registry values using the correct COM port and configuration filename:

Windows Registry Editor Version 5.00

[HKEY_LOCAL_MACHINE\SOFTWARE\WOW6432Node\Florentis\sd]
"stuPort"="COM5"
"stuSigModeConfig"="c:\\\\config\\\\STU-540.config,1"
"stuBaudRate"=dword:0001f400

4. Test Signature Capture

Start sign pro PDF
Select Help... Tablet Diagnostics
The menu option will immediately start signature capture.

如果您无法捕获签名，请检查注册表设置并验证 STU-540 是否处于串行模式。

1. 验证 HID 模式

运行命令：

C:\serial-samples>query.exe
STU query sample

Device: 056a:00a8:0103
Status.statusCode                         = Ready
Status.lastResultCode                     = None
Status.statusWord                         = 00

当查询显示 STU 信息时，USB 连接已经建立。

如果设备处于串行模式，结果将是：

C:\serial-samples>query.exe
STU query sample

No USB devices found

2.验证串口模式

运行命令：

C:\serial-samples>getSerialPorts.exe
COM5  virtual
COM1  physical

结果显示连接到 STU 的虚拟端口。

运行命令，替换为正确的 com 编号（本例中为 com5）：

C:\serial-samples>query.exe com5 128000
STU query sample

connecting to com5  128000
Status.statusCode                         = Ready
Status.lastResultCode                     = None
Status.statusWord                         = 00
HidInformation                            = 056a:00a8:0103

3.切换到串口模式

验证 STU-540 是否处于 HID 模式，请参阅验证 HID 模式

运行命令：

C:\serial-samples>hid2serial.exe
STU HID2serial sample

Device: 056a:00a8:0103
Status.statusCode                       = 0
Status.lastResultCode                   = 0
Status.statusWord                       = 00
Information.modelName                   = STU-540
Information.firmwareMajorVersion        = 01
Information.firmwareMinorVersion        = 03
Information.secureIc                    = 0
Information.secureVersion               = 0.0.0.0
setDefaultMode()...
Done!
Status.statusCode                       = 0
Status.lastResultCode                   = 0
Status.statusWord                       = 00
Rebooting device

4.切换到隐藏模式

验证 STU-540 是否处于串行模式，请参阅验证串行模式

运行命令，替换为正确的 com 编号（本例中为 com5）：

C:\serial-samples>getSerialPorts.exe
COM5  virtual
COM1  physical

C:\serial-samples>serial2hid.exe com5 128000
serial to hid STU query sample
serial2hid serialPort baudRate

Information.modelName                   = STU-540
Information.firmwareMajorVersion        = 01
Information.firmwareMinorVersion        = 03
