签名捕获模式参考

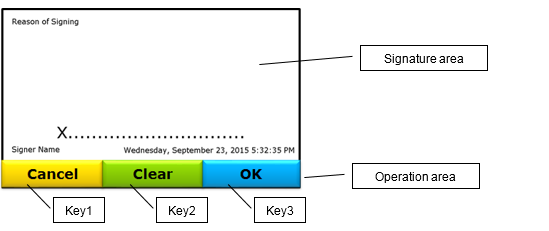

在签名捕获模式下，会显示一个预定义的屏幕，供用户签名，例如：
除了笔的颜色和粗细之外，还可以启用 WILL 选项（Wacom 墨水层），这样就可以显示平滑的笔迹，粗细可根据笔的压力而变化。
图片设计
最多可定义三个签名捕捉设计。每个设计按以下格式定义用于正常显示和按下按钮显示的图像：
下面是一个正常图像的示例，后跟相应的按键被按下的图像：
签名区
进入签名捕捉模式后，会显示正常图像中的签名屏幕。签名区大小为800点*431点。
在设置签名捕获模式后，可以通过写入签名区域来显示姓名和原因等其他信息。
操作区
按钮图像包含在张昌图像中。按下按钮的图像包含在按钮按下的图像中。按下按钮时，会显示相应的按钮图像。每个按钮的大小和位置：
| 按钮编号 | 尺寸（宽 * 高） | 位置（x，y） |
|---|---|---|
| 1 | 265*48 | 0、431 |
| 2 | 265*48 | 266、431 |
| 3 | 265*48 | 532、431 |
签名图片设置
每个签名界面都需要设置：
| 项目 | 模式1 |
|---|---|
| 图像设计编号 | 图像设计编号 1..3 |
| 签名屏幕 (正常) |
图像数据包括普通按钮、初始信息和背景图像 |
| 签名屏幕（按钮已按下） | 图像数据包括按下的按钮和背景图像 |
| 按键启用设置 | 位掩码 (1..3) 允许启用 (1) 或禁用 (0) 单个按键/按钮，具体如下： Bit 0: key1 - 取消. Bit 1: key2 - 清除. Bit 2: key3 - 确定 |
签名捕获操作
在进入签名捕捉模式之前，必须先存储图像和设置。进入签名捕捉模式时必须设置以下选项：
| 项目 | 描述 |
|---|---|
| 签名屏幕选择 | 从模式中选择签名屏幕设计 1..3 |
| 输入后的 MessageBox id | 按下 Enter 后显示的 MessageBox 屏幕 |
| 取消后的 MessageBox id | 按下取消后显示的 MessageBox 屏幕 |
签名捕获返回
UI 事件数据报告选定的键号：
| 项目 | 描述 |
|---|---|
| 键值 | 0： 取消 1： 输入 2： 清除 |
除了发送报告之外：
| 按钮 | 描述 |
|---|---|
| OK | 清除屏幕并返回正常模式 |
| Clear | 清除屏幕并重新显示初始签名捕获框屏幕 |
| Cancel | 清除屏幕并返回正常模式 |
签名捕获逻辑
API参考
| 功能 | 描述 |
|---|---|
| 初始化签名 | 签名捕捉设置 |
| 写入RomImage | 签名板写ROM功能 |
| 设置操作模式 | 选择签名捕获模式 |
代码说明
上传图片
需要图像描述符：
romStartImageData = initializeSignature(m_encodingMode, pushed, SIG_IMAGE_NUM, array<bool, 3>{ true, true, true}) );
启动签名模式
// 0=Cancel; 1=Enter; 2=Clear
OperationMode_Signature sigOpMode{ SIG_IMAGE_NUM,{ 2, 0, 1 }, 0, 0 };
OperationMode opMode = initializeSignature(sigOpMode);
m_tablet.setOperationMode(opMode);
接收笔数据
Decode Pen Data from ReportHandler
onReport(PenData & v)
{
save(penData);
PostMessage(m_hwnd, WM_USER, 0, 0);
}
...
// Dialog callback
case WM_USER:
processPenData();
...
接收界面事件
Decode the UI Event data from ReportHandler
onReport(EventDataSignature & eventDataSignature)
{
switch (eventDataSignature.keyValue)
{
case 0:
processCancel();
case 1:
processOK();
case 2:
processClear();
}
}
...
